专利过滤系统——千里马过滤槽

在啤酒酿造过程中,快速获得高质量麦汁至关重要。为实现高效、现代化的麦汁过滤,系统需在尽可能短的时间内完成最佳洗糟效果,并将麦汁残糖降至最低。

本过滤系统采用“千里马”环形结构设计,设备中心预留了充足的自由空间,使醪液能够通过中心分配系统精准进入相应入口。耕糟机配备的四种不同结构的耕刀,在无磨损运行的情况下即可实现理想的过滤效率。

过滤槽五大核心部件

中心“千里马”结构

均匀分布醪液、降低残糖、提高过滤效率。

滤板结构

开孔均匀、强度高、易清洗,确保稳定滤速与清晰麦汁。

刮耕糟结构

四种耕刀结构协同工作,无磨损运行,保持最佳过滤状态。

麦汁收集系统

等长集液管与合理流量设计,使浸出均匀、滤液收率高、残糖更低。

底部钢架结构

槽底平整、结构稳固、安装精度高,确保设备长期稳定运行。

核心一:中心“千里马”

  • 耕糟速度15-18分钟转一圈,最外圈线速度:0.03m/s,靠近千里马位置的线速度:0.0087m/s。
  • 耕刀的线速度快慢影响耕糟效果,从过滤槽的中心到外边缘残糖逐渐降低。
  • 四个进醪口和醪液总管距离相等,路径一致。

核心二:滤板

  • 耕铣制滤板,铣槽均匀,强度高。
  • 开孔率12%,间隙0.7-2.4mm截面为梯形的长条孔,易清洗。
  • 材料:30408不锈钢板制作。
  • 滤板高50mm,滤板底部空间大,增大了麦汁收集容量,使糟层始终处于自然过滤状态,避免在过滤槽内形成真空。

核心三:刮耕糟结构

  • 耕耕糟机上配备的四种具不同结构的耕刀可在无磨损状态下达到最理想过滤效率。它们分别是直行于锯齿形耕刀、翻转耕刀、可摆动式排糟刮板以及铜梳。整个麦汁过滤过程中滤层始终能够保持理想的通透性能。
  • 每平方米耕刀数量为:1.5把,每把耕刀的运行轨迹都不重合,互相补充,保持糟层通透性。

核心四: 麦汁收集

精心设计具有同样长度的过滤管、数量上升了更多出流源以及设计合理的锥形出流孔(1.5-2个/M²),保证整个糟层始终可以得到均衡的浸析过程,浸出物收得率高,麦糟残留糖度低。

核心五:底部钢架结构

  • 钢架平、槽底平、滤板平;
  • 槽底钢架呈放射性分布,安装时水平公差≤±3mm;
  • 底板与钢架之间为防止焊接变形,采用压板连接。

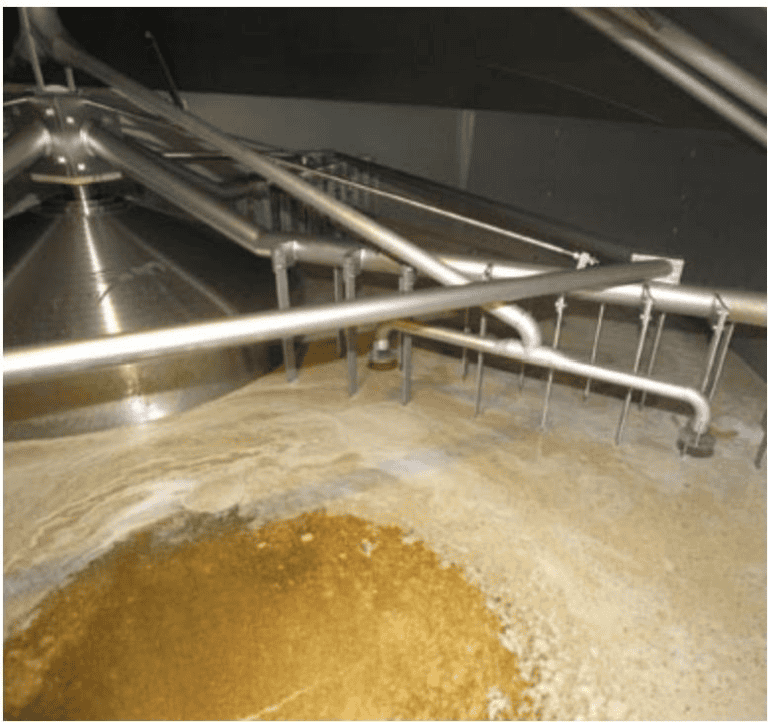

麦汁过滤槽现场

  • 千里马过滤槽具有极大的灵活性,可使用于具有不同容积密度的物料。
  • 新颖的环形结构以及出流口数量的增加能够为麦汁过滤过程带来 更高的收得率。
